Проект каркасного дома A-frame разработан как универсальное решение для самостоятельного строительства или работы строительной бригады. В нем учтены основные конструктивные узлы, варианты планировок и типовые сценарии эксплуатации.
Площадь застройки: ~36 м²
Площадь 1 этажа: ~30 м²
Площадь 2 этажа: ~15–20 м²
Общая полезная площадь: ~45–55 м²
Общая концепция проекта

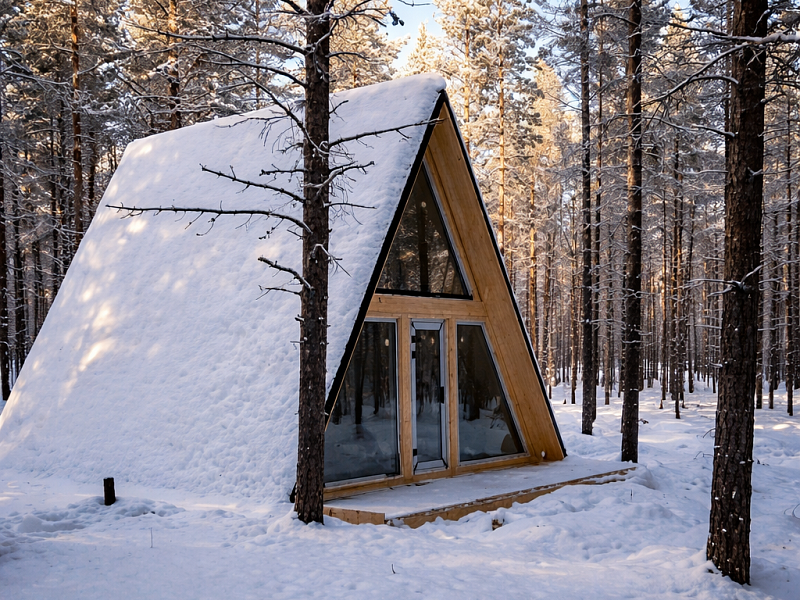

Дом спроектирован по системе каркасного строительства «Платформа». Это стандартный и проверенный метод, применяемый при строительстве энергоэффективных деревянных домов.
- Габариты базового контура: 6×6 м
- Возможность расширения за счет террасы
- Несколько вариантов фасадов и остекления
- Адаптация под разные климатические условия
Вариативность проекта
Проект предусматривает возможность гибкой настройки под задачи заказчика.
- Два варианта планировки первого этажа
- Три варианта планировки второго этажа
- Фасад с полным или частичным остеклением

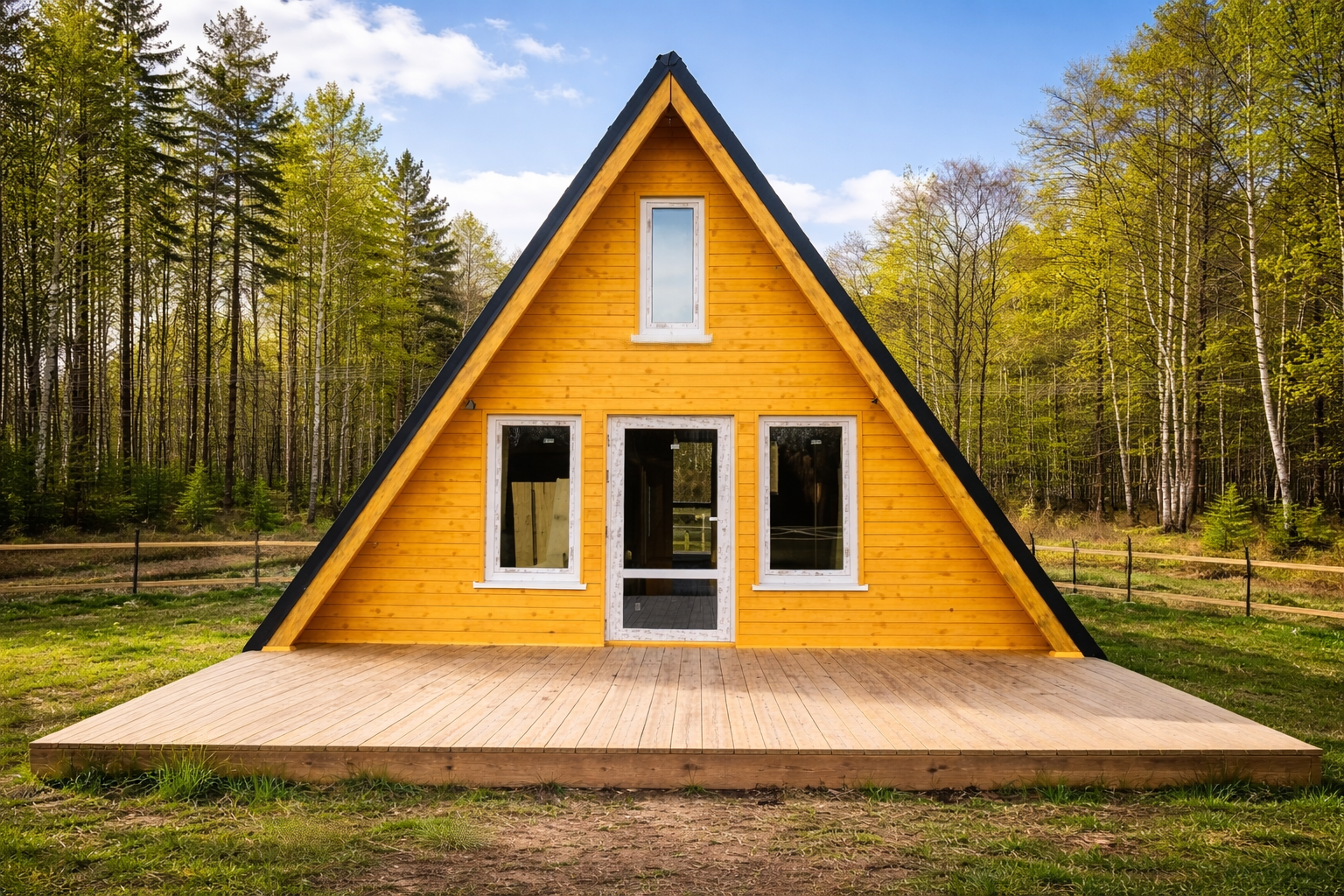

- Возможность строительства с террасой или без
Планировочные решения
Первый этаж
- Гостиная со вторым светом — около 24–25 м²
- Санузел — около 5 м²
- Ниша под инженерные коммуникации
- Дополнительно: тамбур и кладовая (во втором варианте планировки)
Второй этаж
- Открытое пространство (лофт)
- Вариант с перегородкой
- Вариант с двумя отдельными комнатами
Фундамент и основание
В проекте предусмотрено свайное основание с несколькими вариантами исполнения.
- Базовое свайное поле: 6×6 м
- Количество свай: от 9 до 12
- Диаметр свай: 108 мм
- Длина свай: около 2500 мм
- Возможность добавления свай под террасу
Выбор конфигурации свай зависит от характеристик грунта и региона строительства.

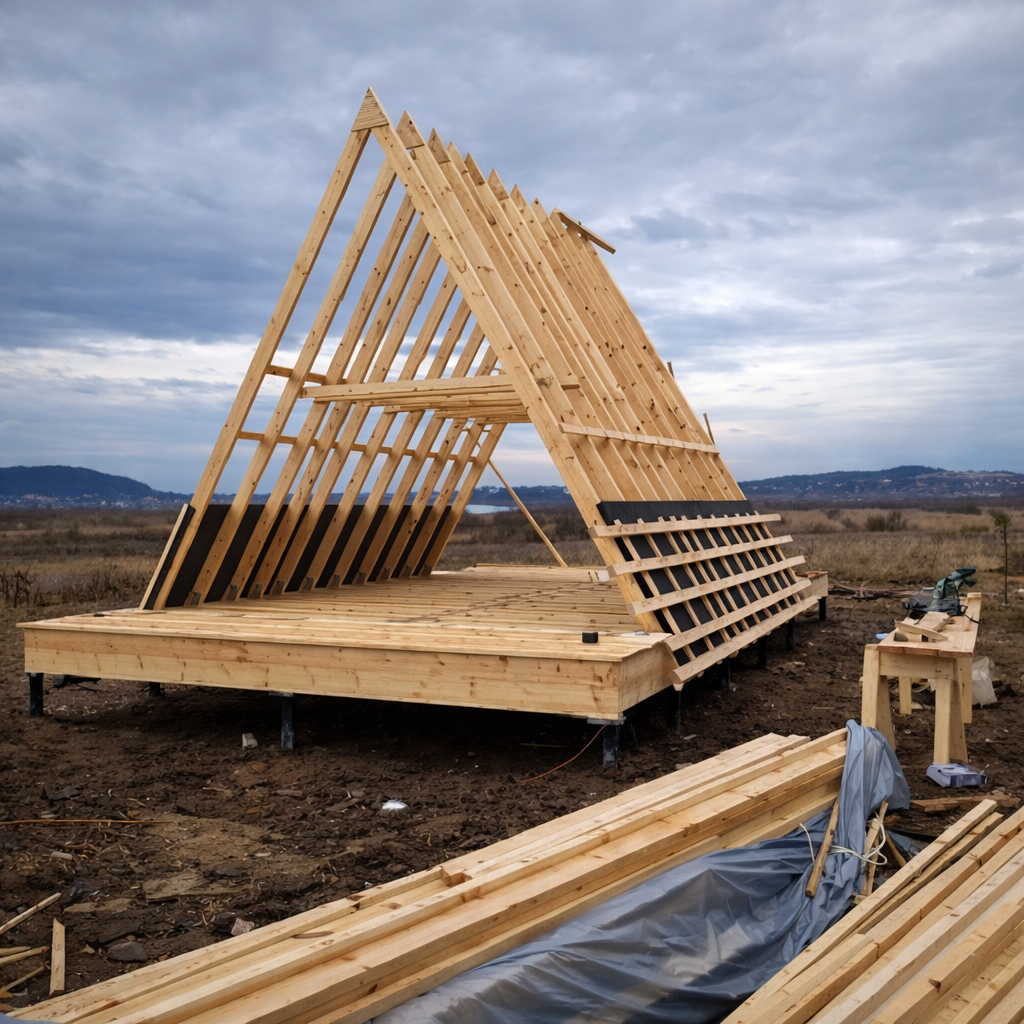

Конструкция дома
- Каркас: деревянный, по технологии «Платформа»
- Нижняя обвязка из бруса
- Лаги пола с утеплением
- Стропильная система из доски с усилением
Конструкция обеспечивает жесткость, устойчивость и равномерное распределение нагрузок.
Пол и перекрытие
- Лаги пола из доски 200×50 мм
- Черновой пол из доски 100×25 мм
- Финишное основание — фанера или ОСП
- Пароизоляция и ветрозащита
- Сетка от грызунов
Конструкция пола предусматривает перекрестное утепление и защиту от мостиков холода.
Утепление
Толщина утепления подбирается в зависимости от региона.
- Рекомендуемый диапазон: 150–250 мм
- Материал: минеральная вата или аналогичные утеплители
- Обязательное использование пароизоляции и ветрозащиты
- Организация вентиляционного зазора в кровле
Правильное утепление снижает теплопотери и уменьшает затраты на отопление.
Кровля
- Площадь кровли: около 85 м²
- Возможные материалы:
- профлист
- ондулин
- металлочерепица
- Устройство вентиляционного зазора
Стропильная система
- Сборка ферм по шаблону
- Использование шпилек, гвоздей и усиленных уголков
- Дополнительное усиление перемычками
- Возможность увеличения толщины конструкции под утепление
Преимущества проекта
- Универсальность и адаптация под разные задачи
- Понятная логика сборки
- Оптимизированный расход материалов (около 9 м³ пиломатериала)
- Подходит для самостоятельного строительства
- Возможность масштабирования и изменения планировок
Что важно учитывать
- Проект носит рекомендательный характер
- Требуется адаптация под участок и регион
- Не включены решения по внутренней отделке
- Не предусмотрена система рекуперации
Строительство под ключ
Мы адаптируем проект под ваш участок, климат и задачи, а также выполняем строительство с учетом всех нормативов и требований.
- Подбор фундамента под грунт
- Оптимизация конструкции
- Подбор материалов
- Строительство под ключ или по этапам
