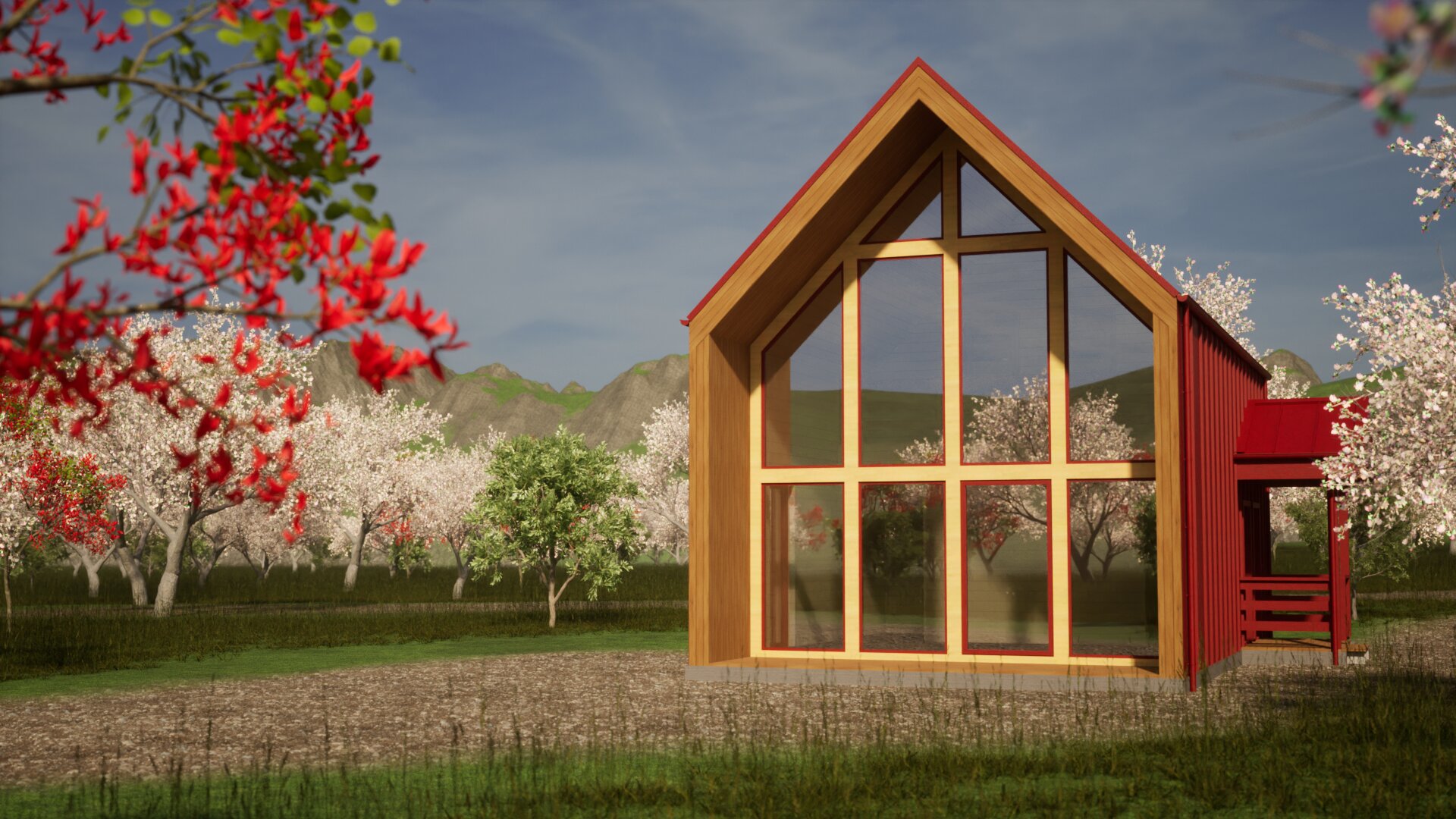

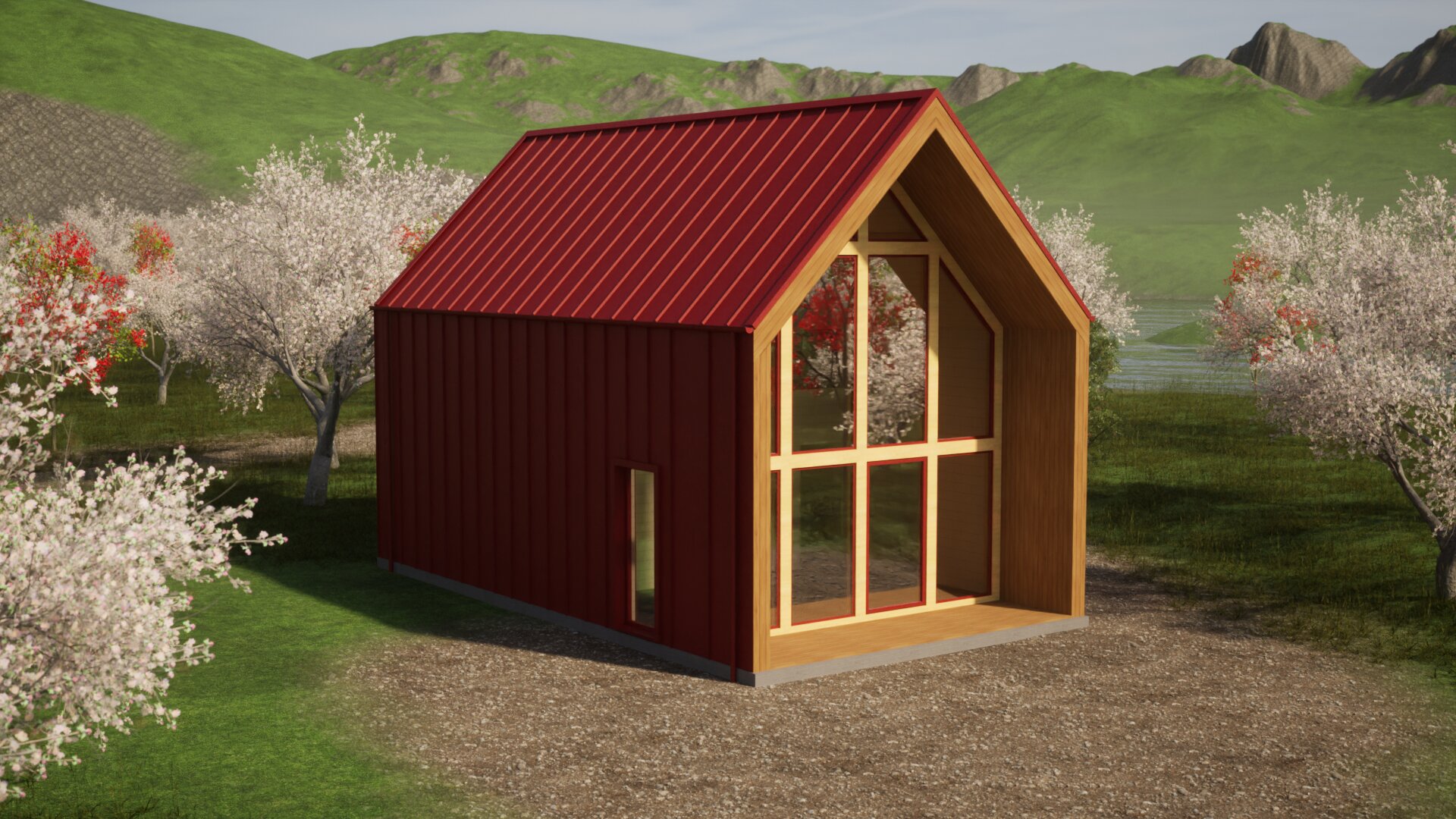

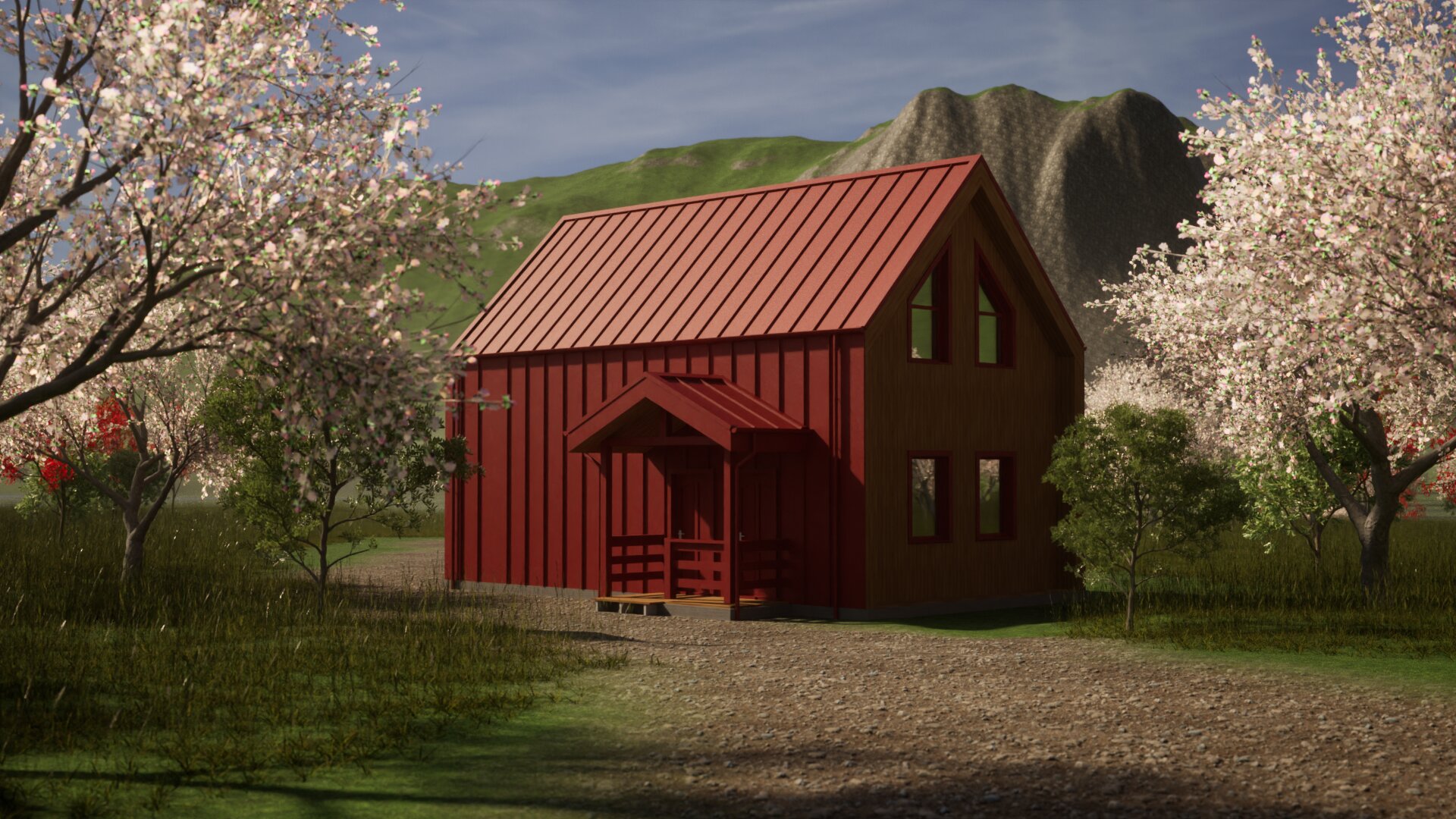

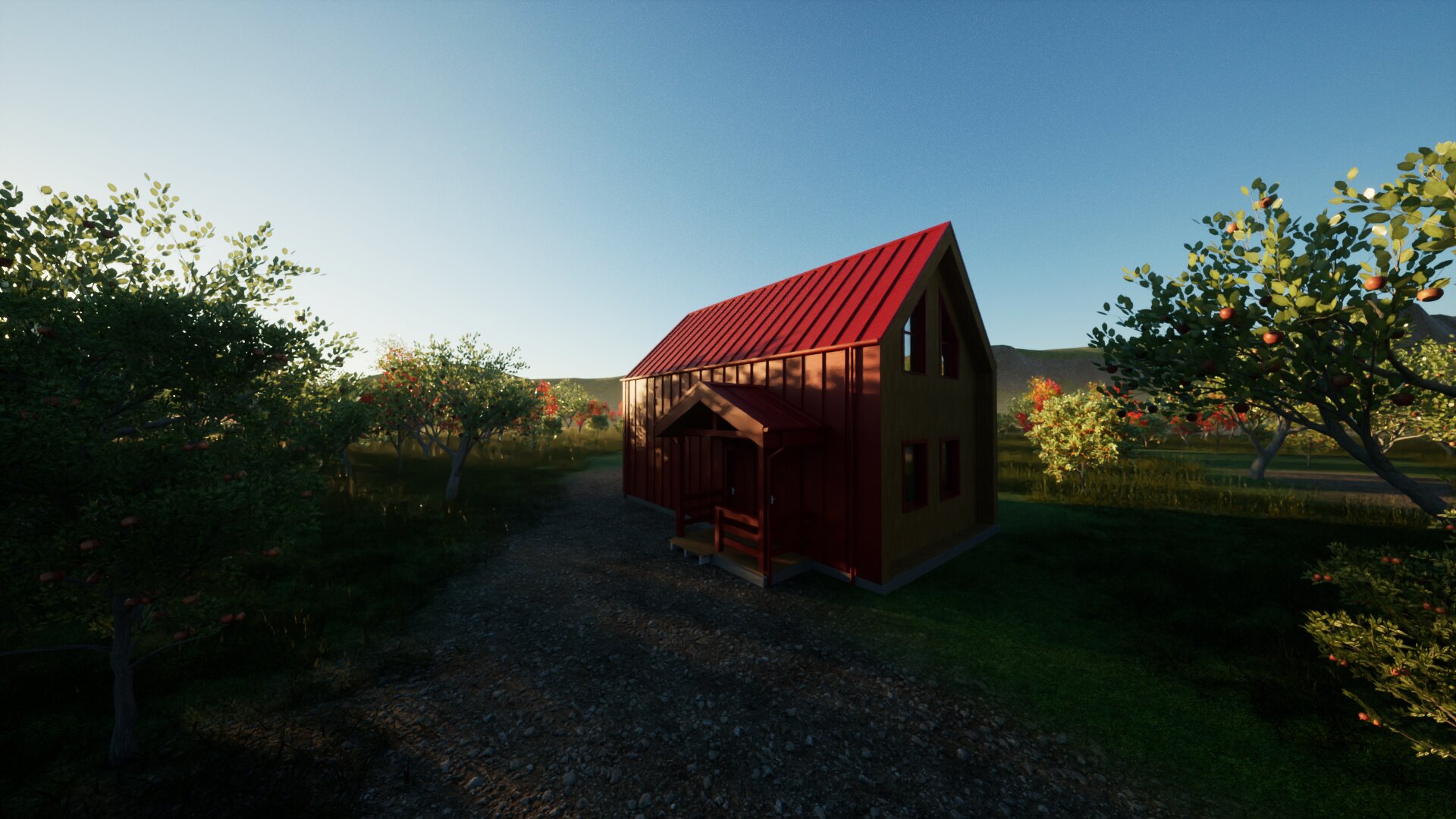

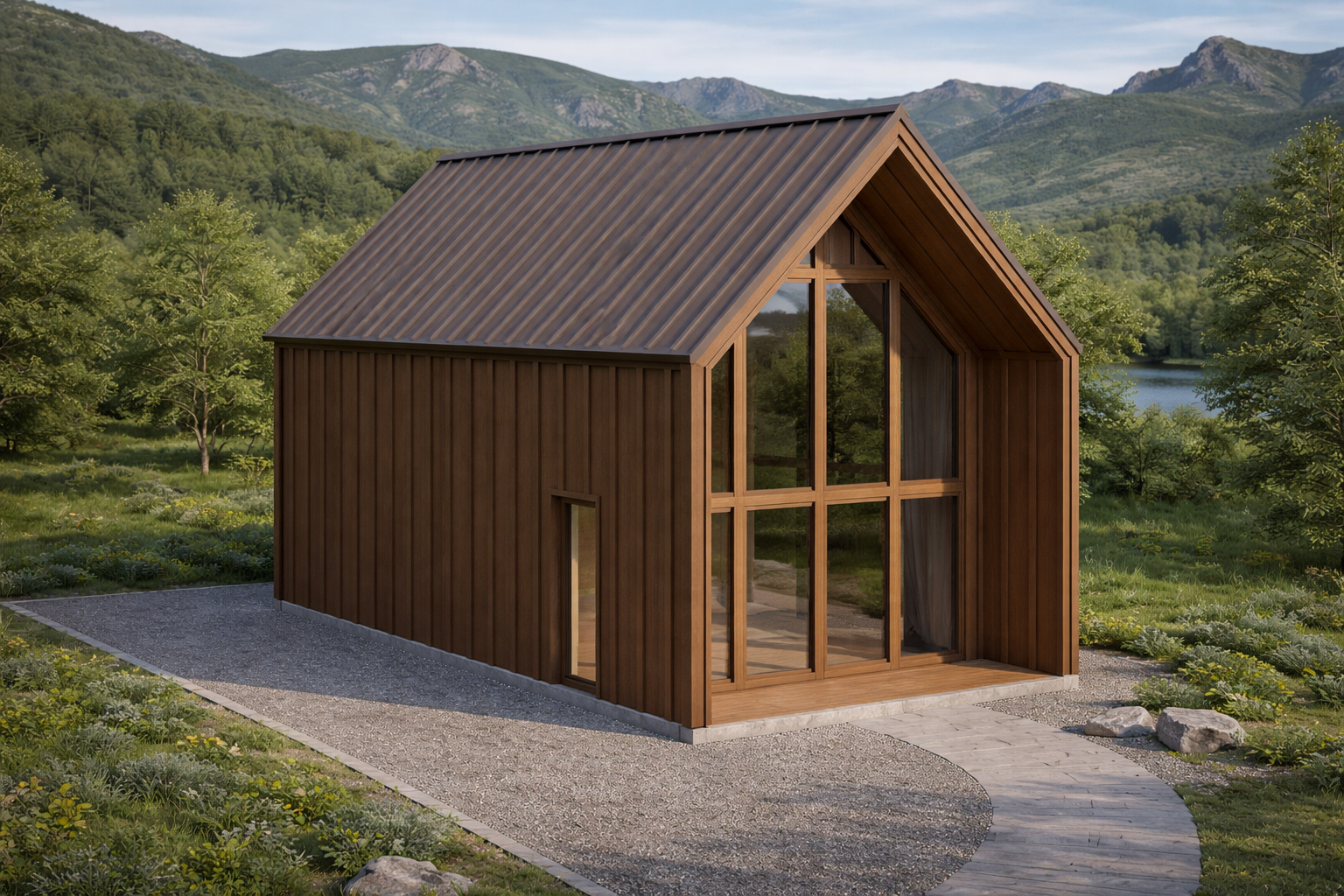

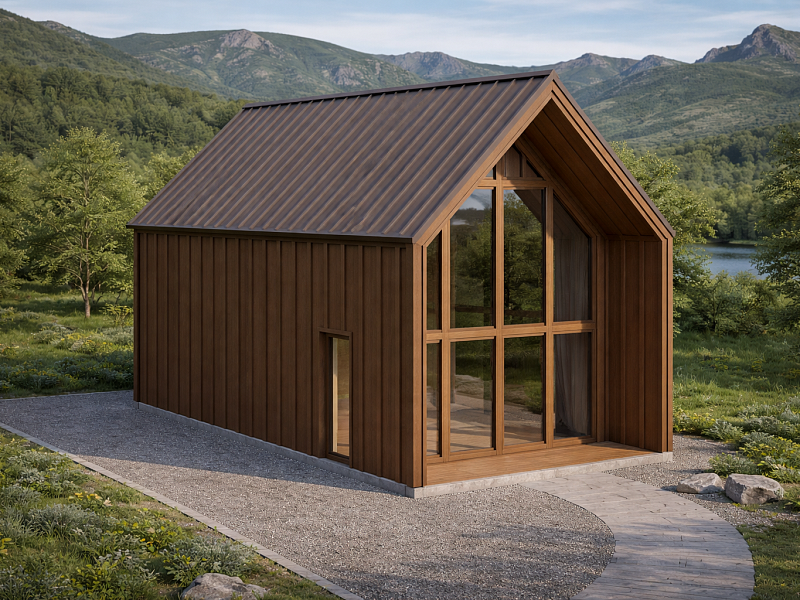

Современный каркасный дом в стиле «Барн» — лаконичность, функциональность и природные материалы
Технико-экономические показатели
- Расчетная площадь (помещений): 69,60 м²
- Общая площадь (с балконами/террасами): 84,89 м²
- Площадь застройки: 100,26 м²
- Этажность: 2 этажа (мансардный тип)
- Высота 1-го этажа (чистовая): 2,7 м
- Минимальная высота 2-го этажа: 1,4 м
- Габариты каркаса (крыльцо+террасы): 7,5 x 10,5 м
Конструктивная схема
- Тип фундамента: Сваи винтовые (диам. 108 мм) — 32 шт.
- Стойки наружных стен: 140×45 мм
- Шаг стоек наружных стен (в свету): 590 мм
- Пиломатериал: строганный, клееный (сечения до 205×185 мм)
- Общий объём пиломатериала каркаса: ≈ 13,93 м³ (сухой строг.) + клееный 2,59 м³
- Утеплитель (общий объём): 51,05 м³ (стены + перекрытия + кровля)
Планировка и функциональные зоны
1-й этаж
- Кухня-гостиная — 49,10 м²
- Санузел — 24,29 м²
- Техническое помещение — 24,09 м²
- Прихожая — 22,99 м²
- Терраса 18,47 м² + крыльцо 4,34 м²
2-й этаж (спальная зона)
- Спальня 1 — 17,60 м²
- Спальня 2 — 17,60 м²
- Балкон — 12,45 м²

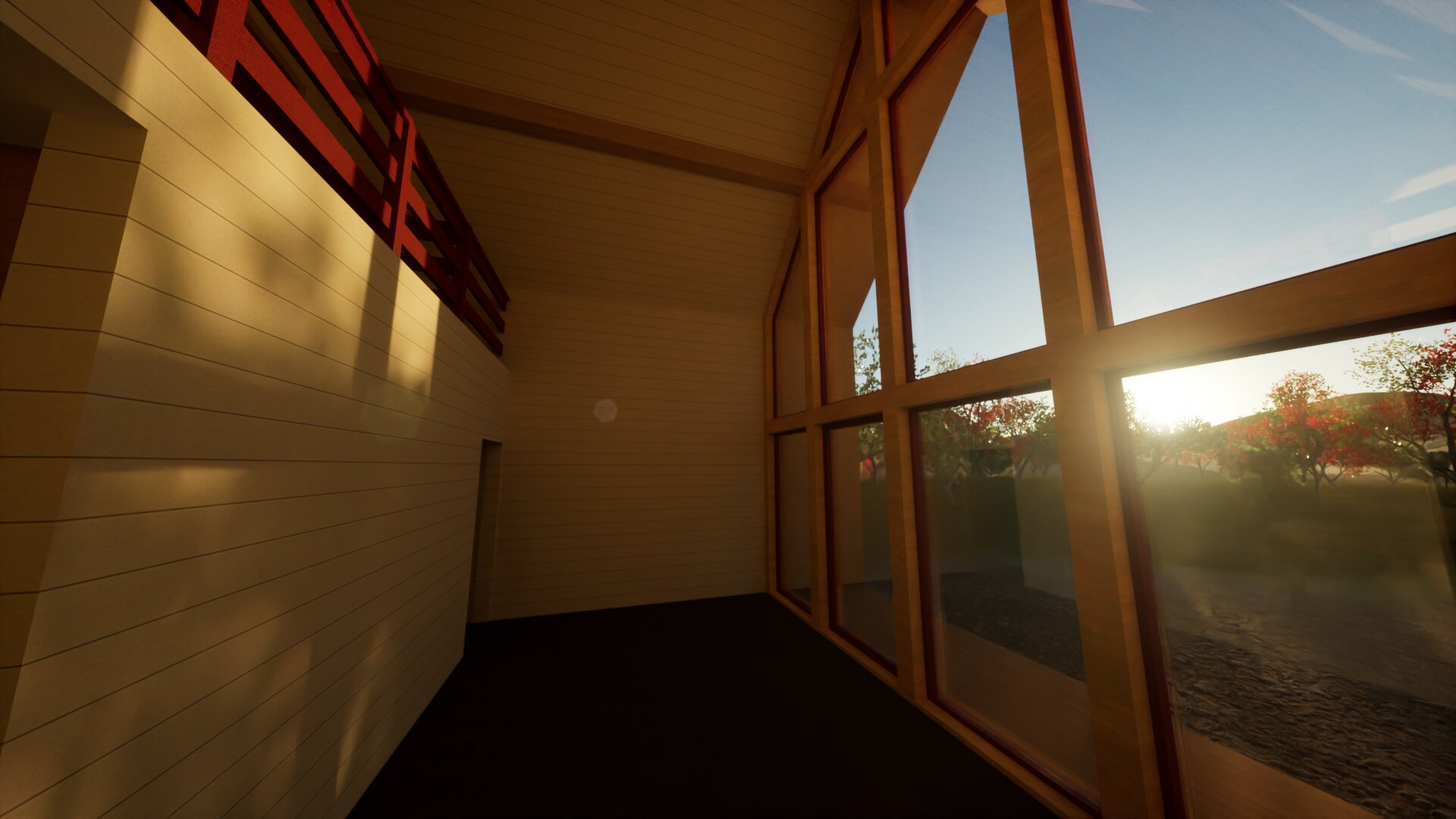

- Второй свет / холл — 13,91 м²
Заполнение оконных и дверных проемов
Окна ПВХ
- ОК-1 (1000×1400) — 2 шт.
- ОК-2 / ОК-3 (1215×1300) — по 1 шт.
- ОК-5, ОК-6 (1000×2000, 1235×2300) — панорамное остекление
- ОК-10 (1235×2902) — 1 шт. (большой формат)
- Общая площадь остекления: ≈ 37,90 м²
Двери (входные и межкомнатные)
- МДВ-1 (960×2050) — металлическая входная, 2 шт.
- ДВ-1 / ДВ-2 (800×2000) — межкомнатные, всего 3 шт.
- Примечание: окна и двери заказывать после фактических замеров проёмов.

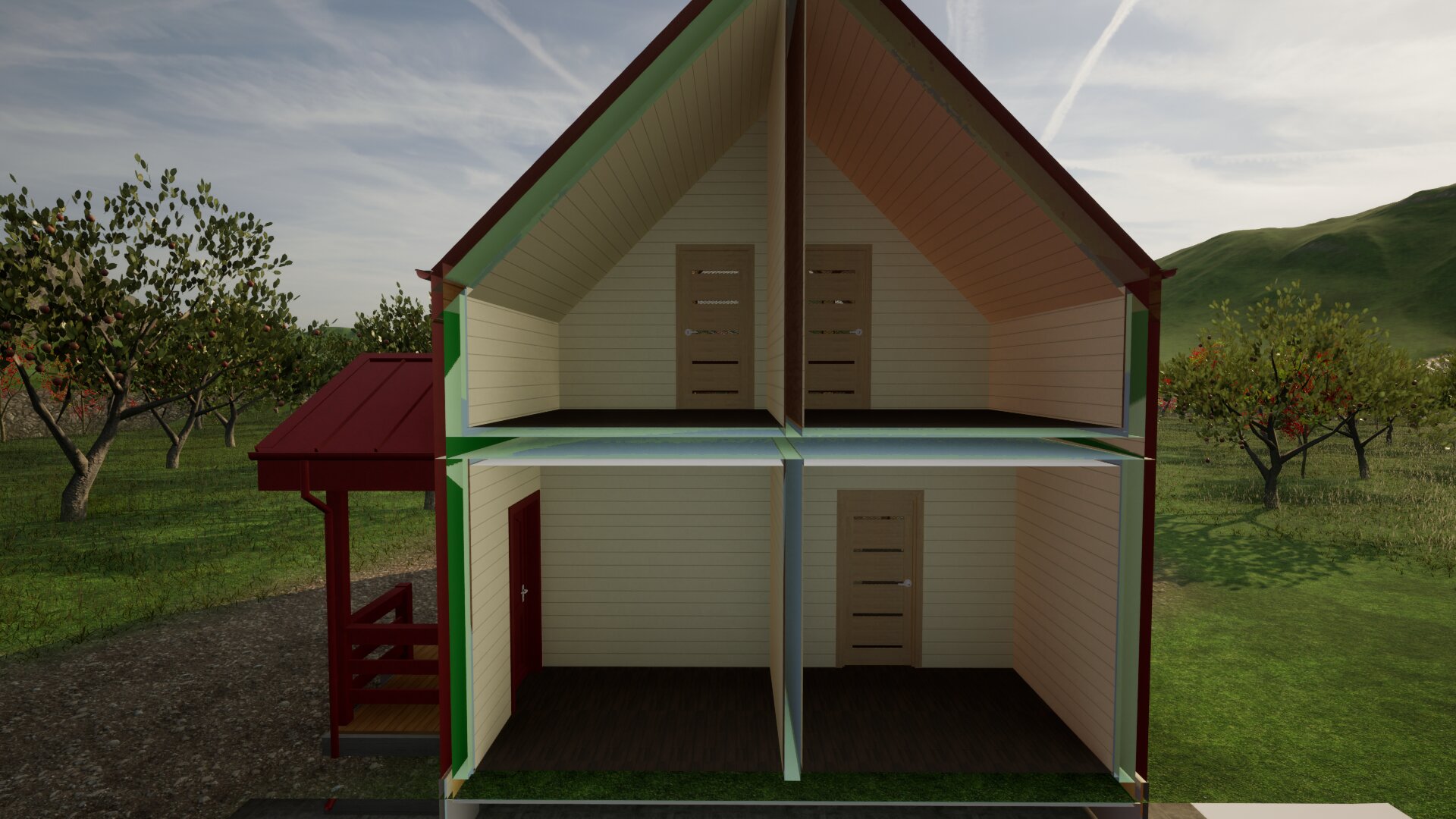

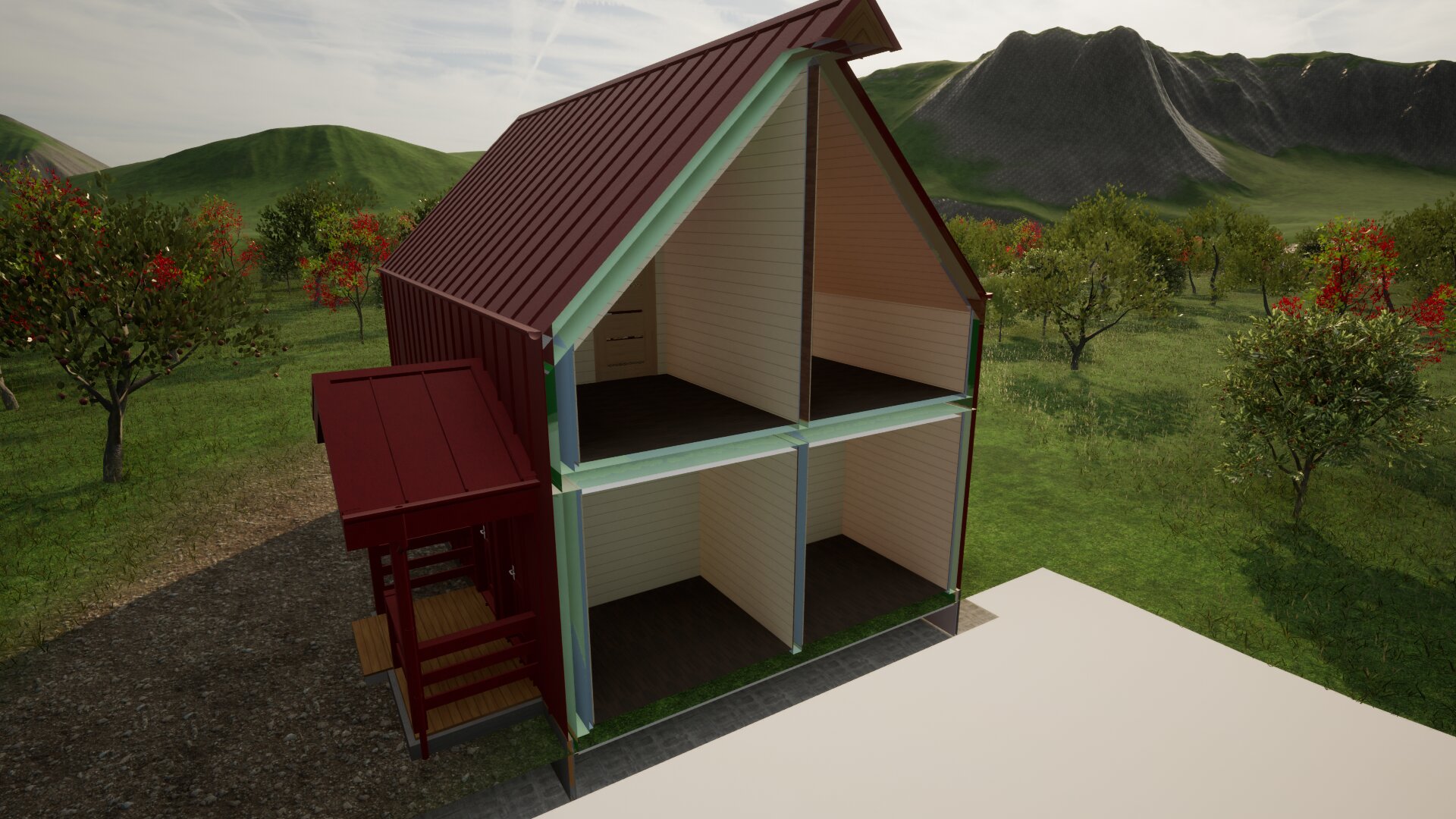

Конструктивные «пироги»
Наружная стена
- Внутренняя отделка (ГКЛ/доска)
- Пароизоляция
- Каркас 140×45 + утеплитель 150 мм
- Влаговетрозащитная мембрана
- Вентзазор 20–45 мм
- Фальц / фасадная доска
Доп. утепление бруском 50×50 мм (шаг 640 мм)
Цокольное перекрытие
- Чистовое покрытие пола (15 мм)
- ДСП QuickDeck 22 мм
- Обрешетка 45×90 (шаг 300 мм)
- Пароизоляция
- Каркас 190 мм с утеплителем
- Влагозащита + сетка от грызунов
- Сплошная обрешетка 25 мм
Кровля (тёплый чердак)
- Металлофальц / кровельное покрытие
- Обрешетка 20×90 (шаг 150 мм)
- Контрбрус 45×45
- Диффузионная мембрана
- Стропильная система (190 мм) + утеплитель
- Пароизоляция + обрешетка потолка (45×45) + ГКЛ
Межэтажное перекрытие
- Звукоизоляция + каркас 190 мм
- Изоляционная пленка (двусторонняя)
- Обрешетка пола 45×90 / шаг 300 мм
- ДСП QuickDeck 22 мм, чистовое покрытие
- Снизу — обрешетка 45×45 + ГКЛ
Сводная ведомость материалов
|
Материал / конструкция
|
Объём / площадь
|
|
Сухой строганый пиломатериал (каркас)
|
13,93 м³
|
|
Клееный пиломатериал (колонны, балки)
|
2,59 м³
|
|
Утеплитель (стены+перекрытия+кровля)
|
51,05 м³
|
|
Влаговетрозащитная мембрана (стены+кровля)
|
≈ 104,3 + 53,9 м²
|
|
Пароизоляция (общая)
|
≈ 93,7 + 51,0 м²
|
|
Гипсокартон (ГКЛ) — стены+потолки
|
~62,97 + 24,43 м²
|
|
Наружная отделка (фальц, вентфасад)
|
112,9 м²
|
|
ДСП QuickDeck (черновой пол)
|
74,36 м²
|
|
Чистовые покрытия пола
|
74,32 м²
|
Инженерные узлы и вентиляция кровли
Коньковые и карнизные узлы
- Диффузионная мембрана с нахлёстом через конёк
- Вентзазор (40–50 мм) + аэраторы на скатах
- Капельник, карнизная планка, защита от птиц
Крепёж и соединения
- Гвозди ершеные 90 мм (минимум 3–4 в торец)
- Сантехнические болты 10×140 DIN 571
- Конструкционные саморезы d=8 и 12 мм (L до 320 мм)
- Металлические опоры бруса, уголки усиленные
Рекомендации проектировщика:
- Заказывайте пиломатериал на 15–20% больше расчётных объёмов (с учётом отходов).
- Окна и стеклопакеты изготавливать только после фактического замера проёмов в готовом каркасе.
- Сдвоенные доски сшивать гвоздями с шагом 450 мм, укосины монтировать под углом 45–60°.
- При монтаже обвязки свай использовать гидроизоляцию (рубероид) и болты 10×140 мм.
Терраса 18,47 м² Терраса 2,48 м² Крыльцо 4,34 м² Свайный фундамент (32 винтовые сваи)
Проект «Барн 6х9» — Конструктивный раздел (КР). Данные актуальны на основе проектной документации. Все размеры и спецификации уточняйте при адаптации под конкретный участок.
