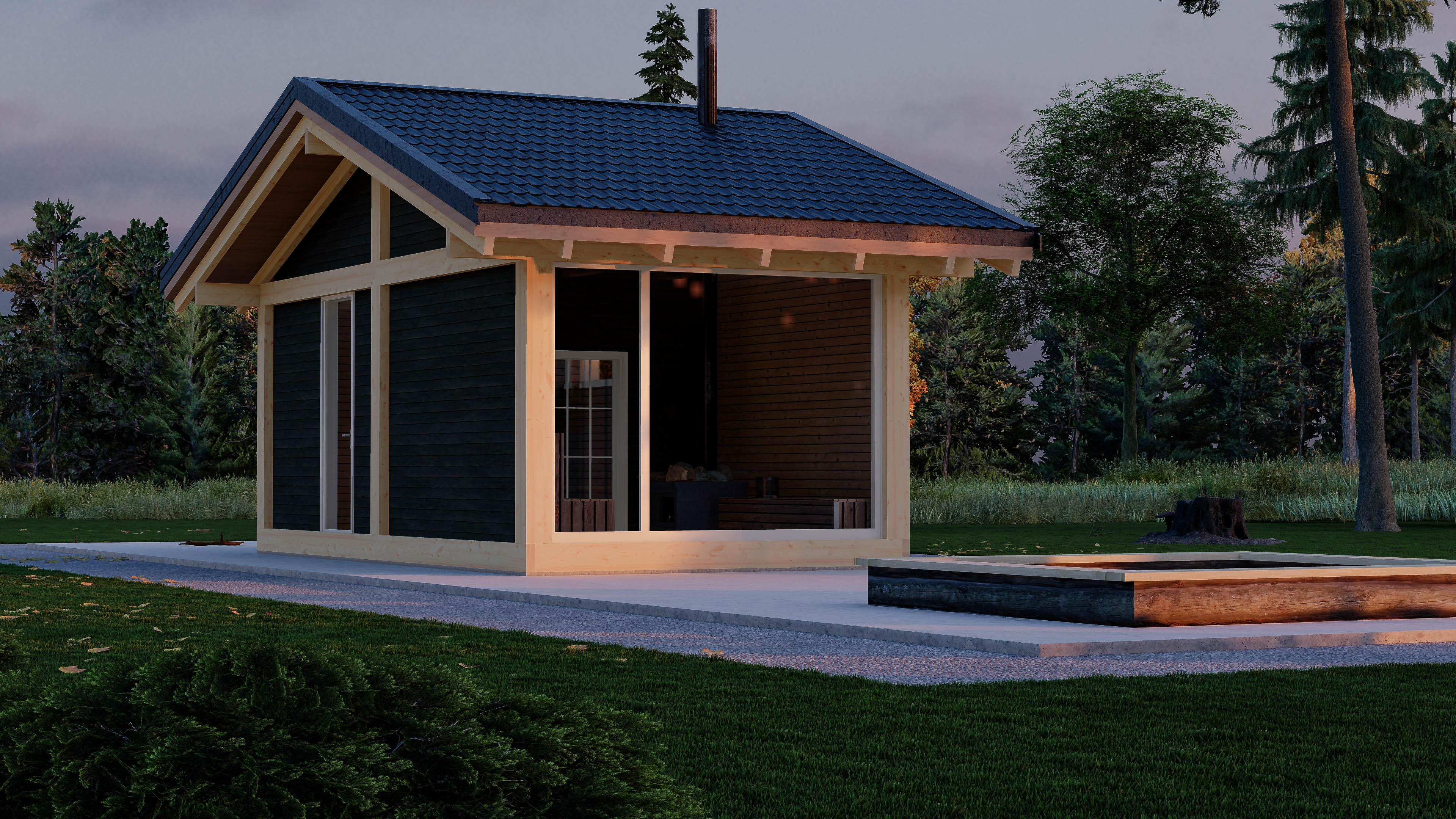

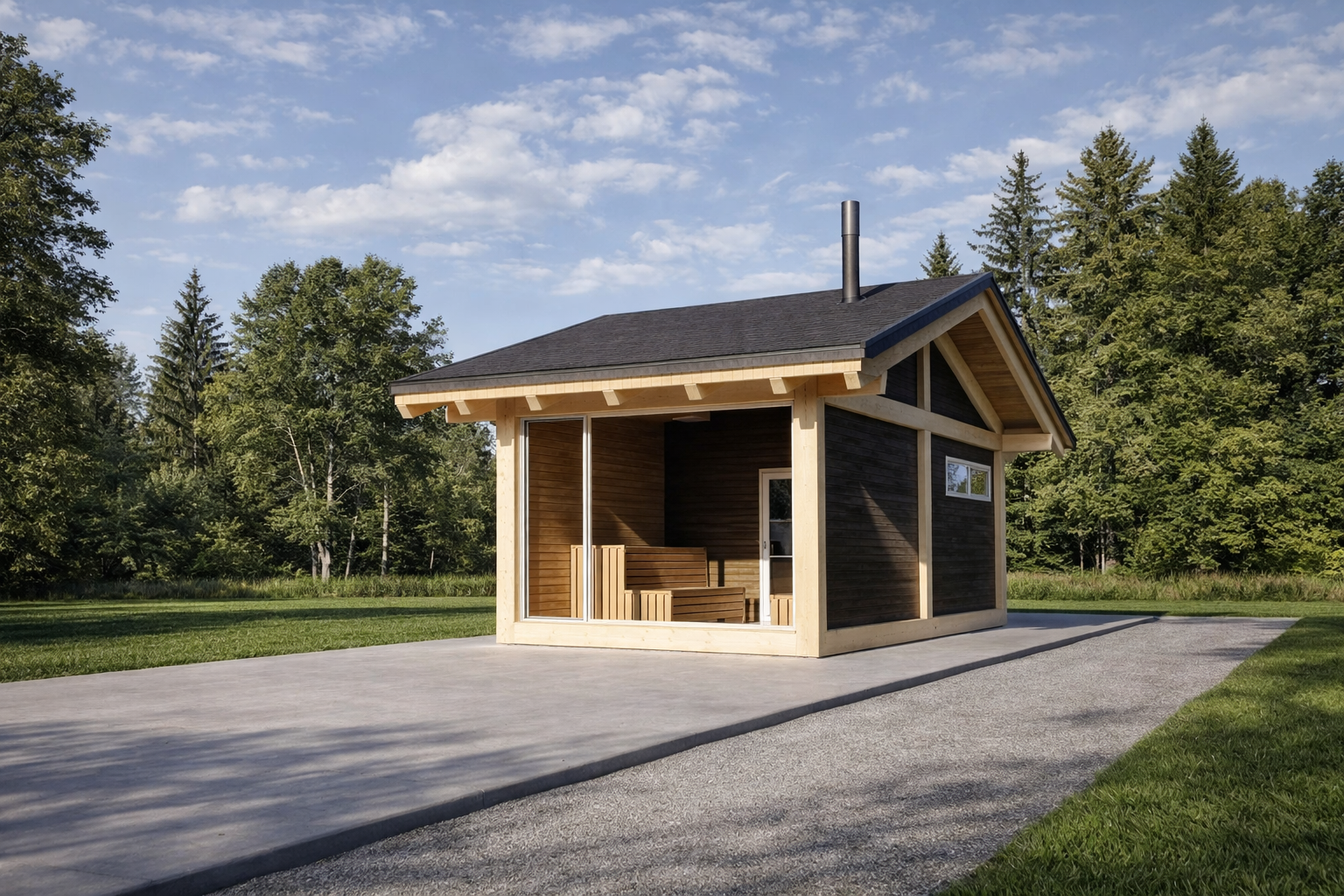

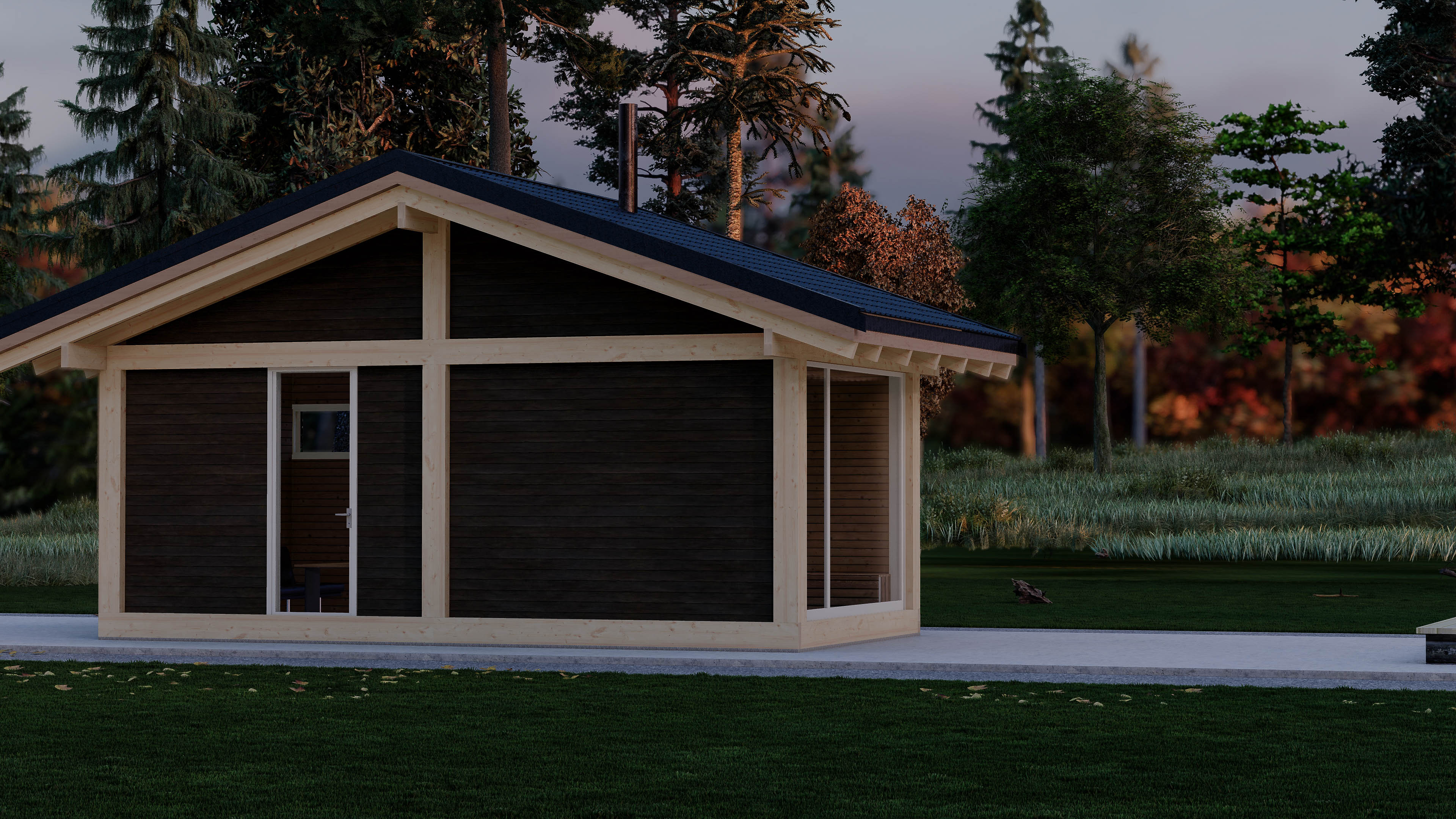

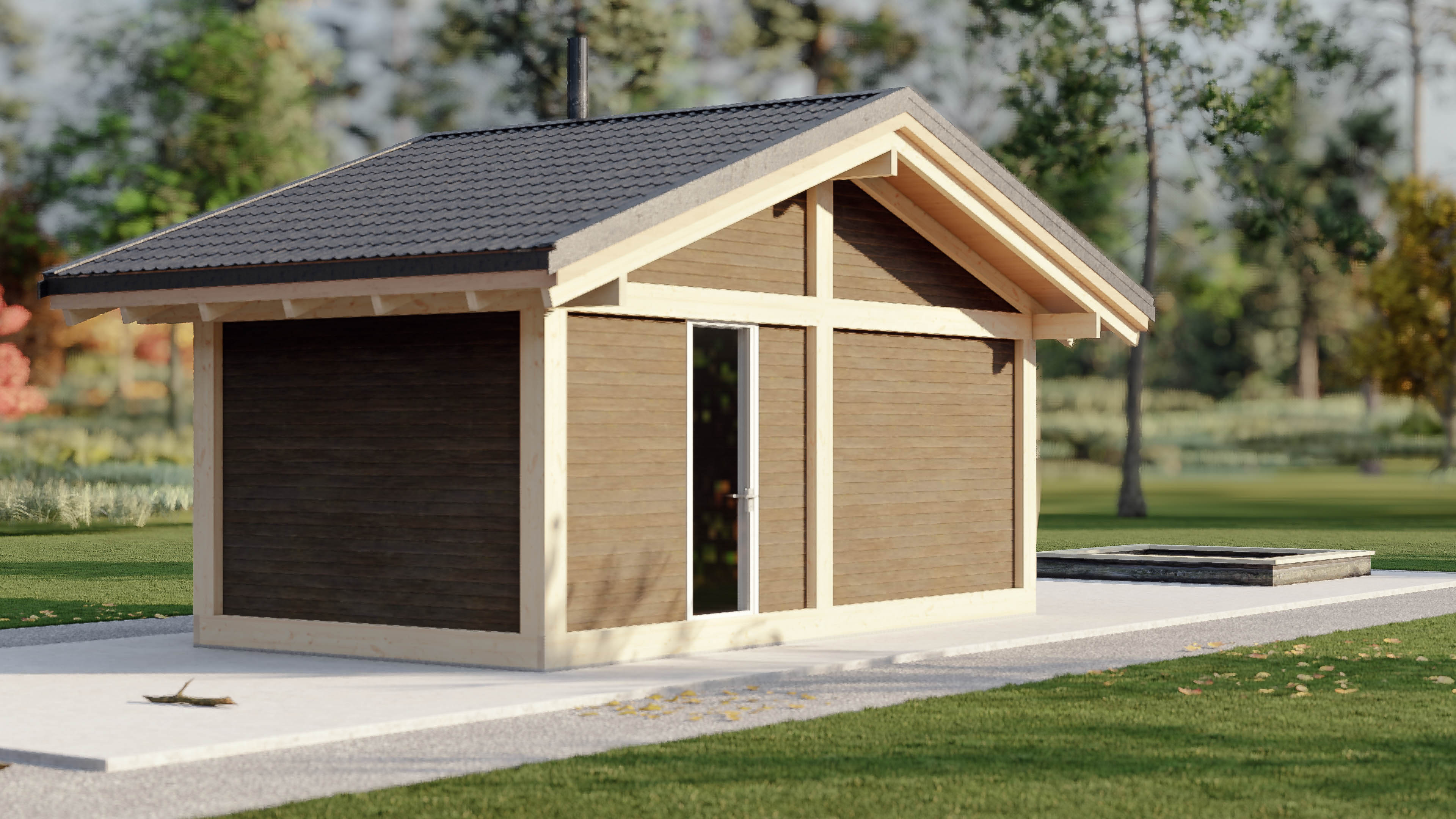

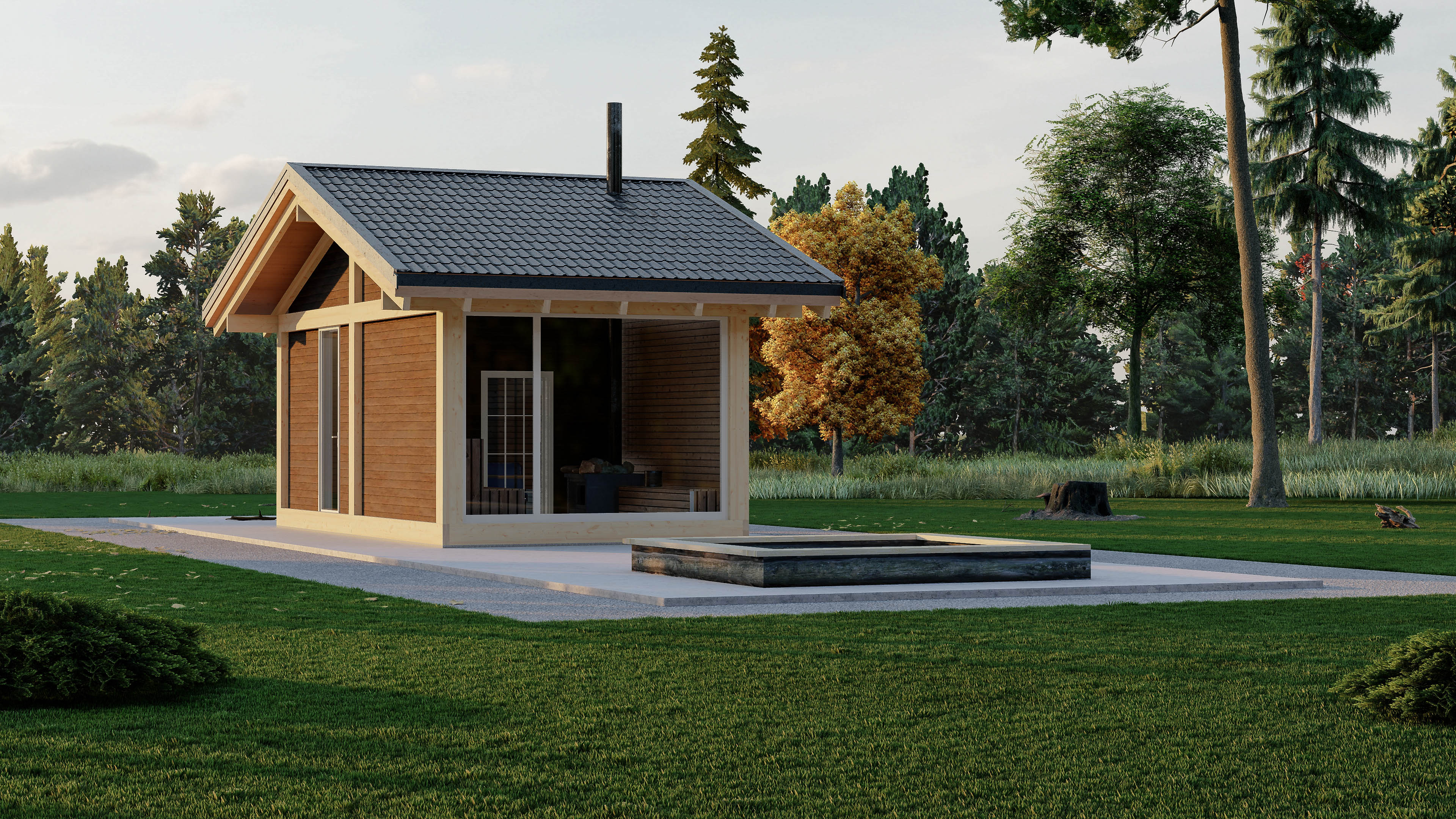

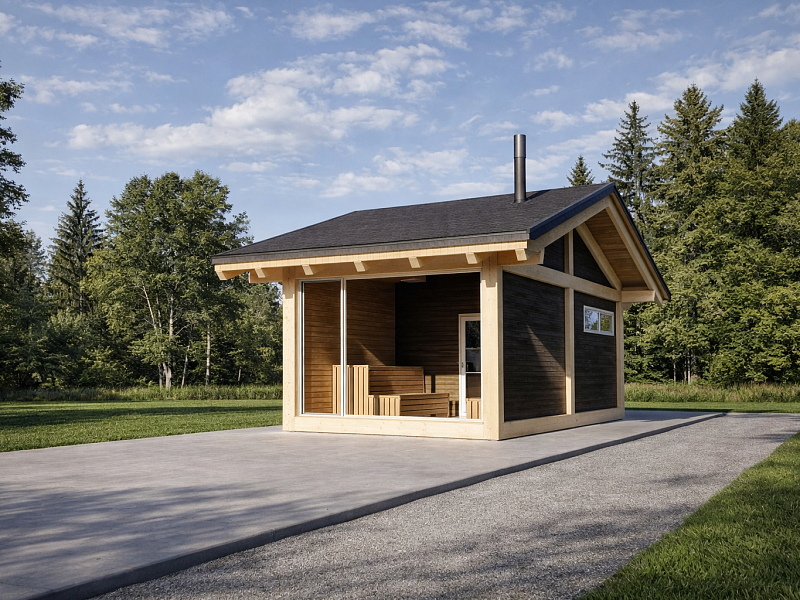

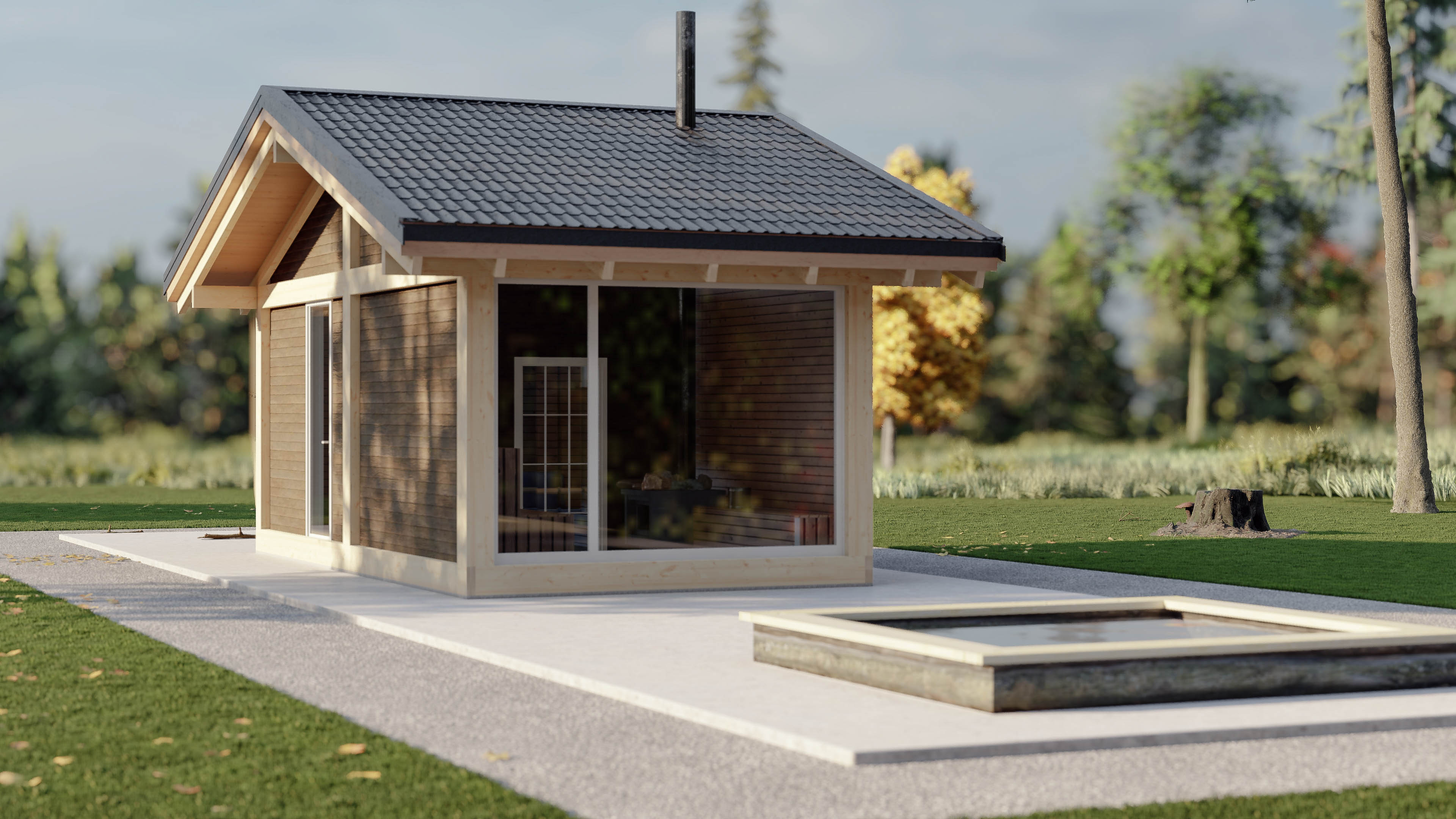

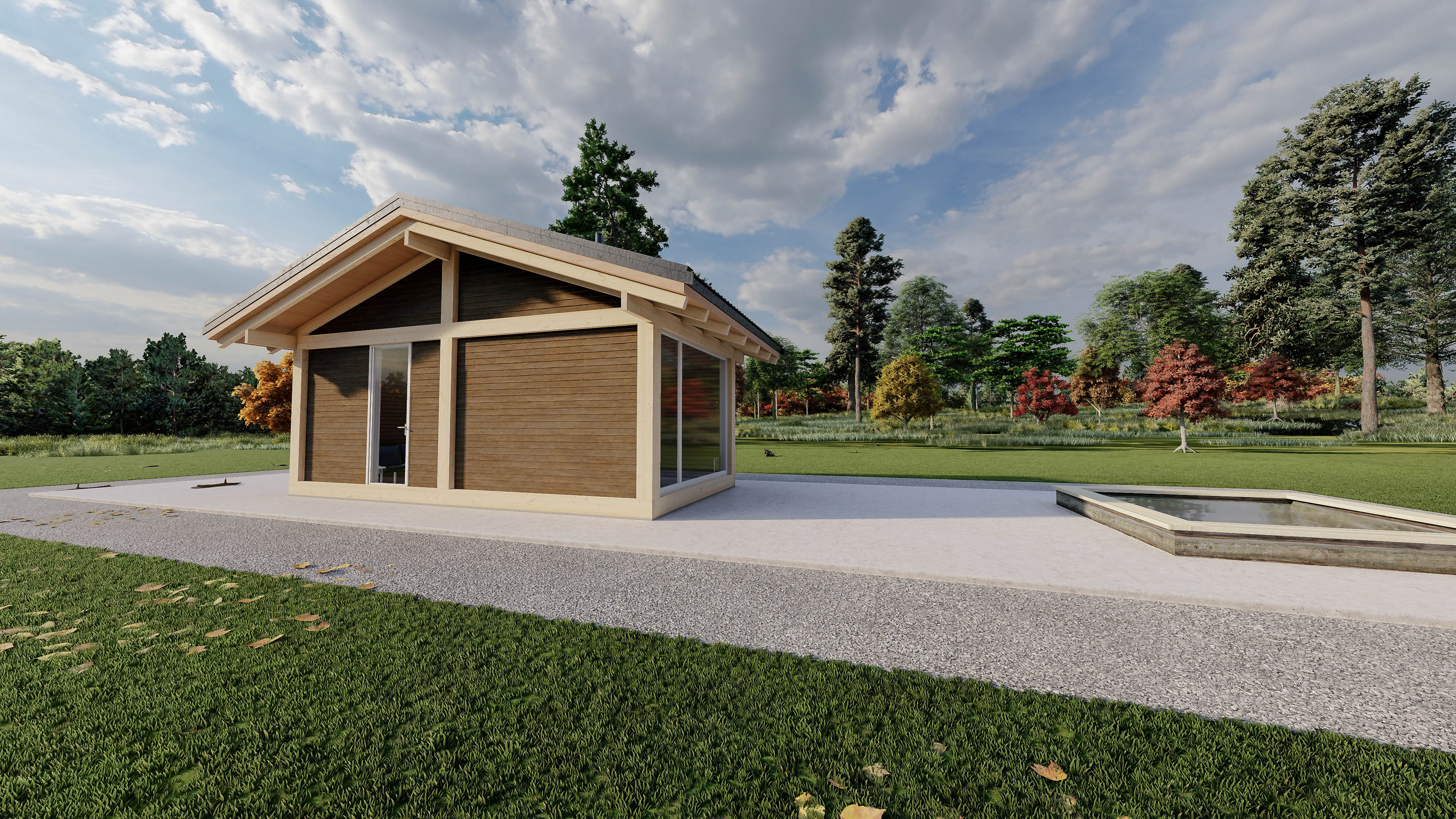

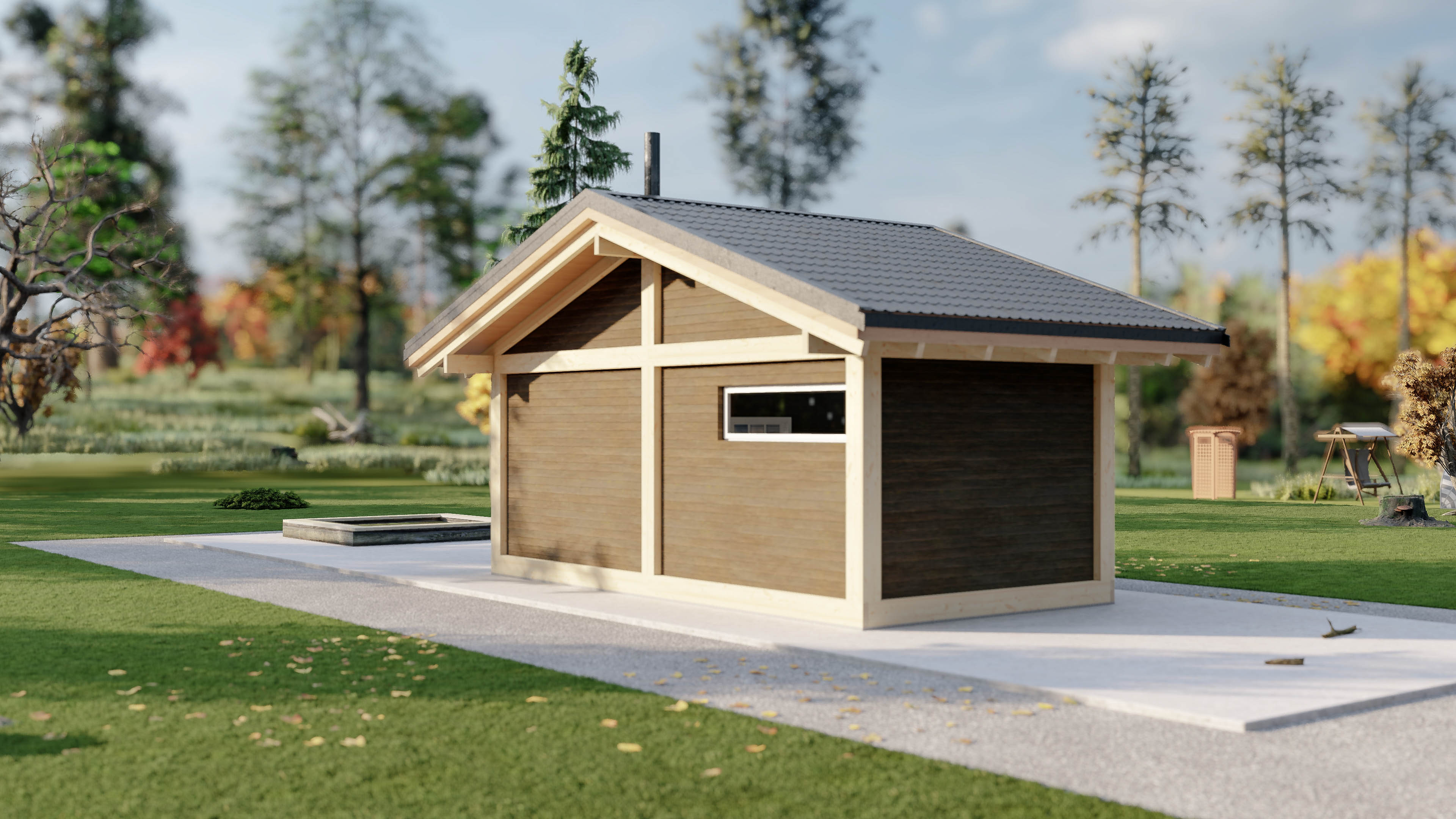

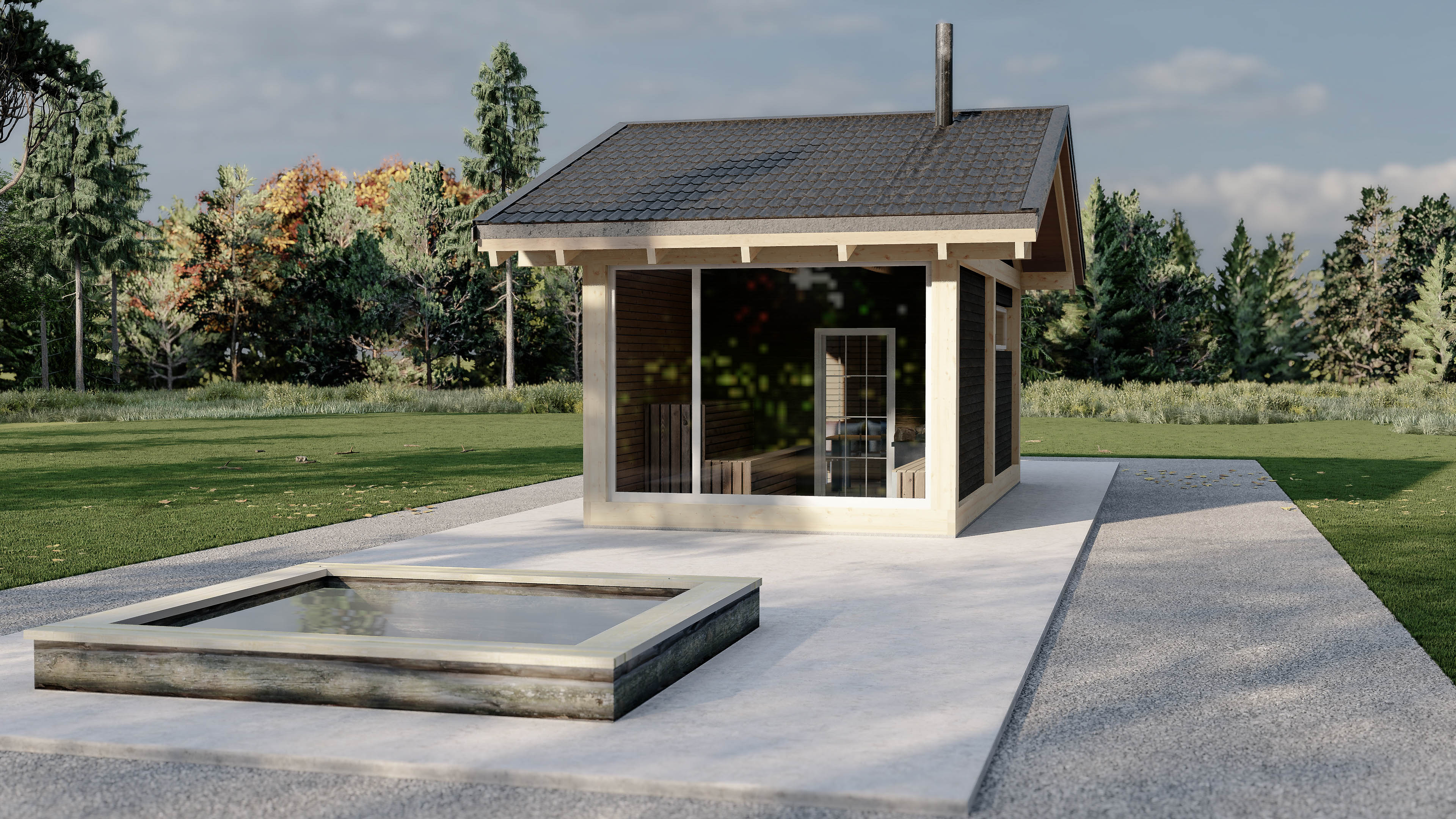

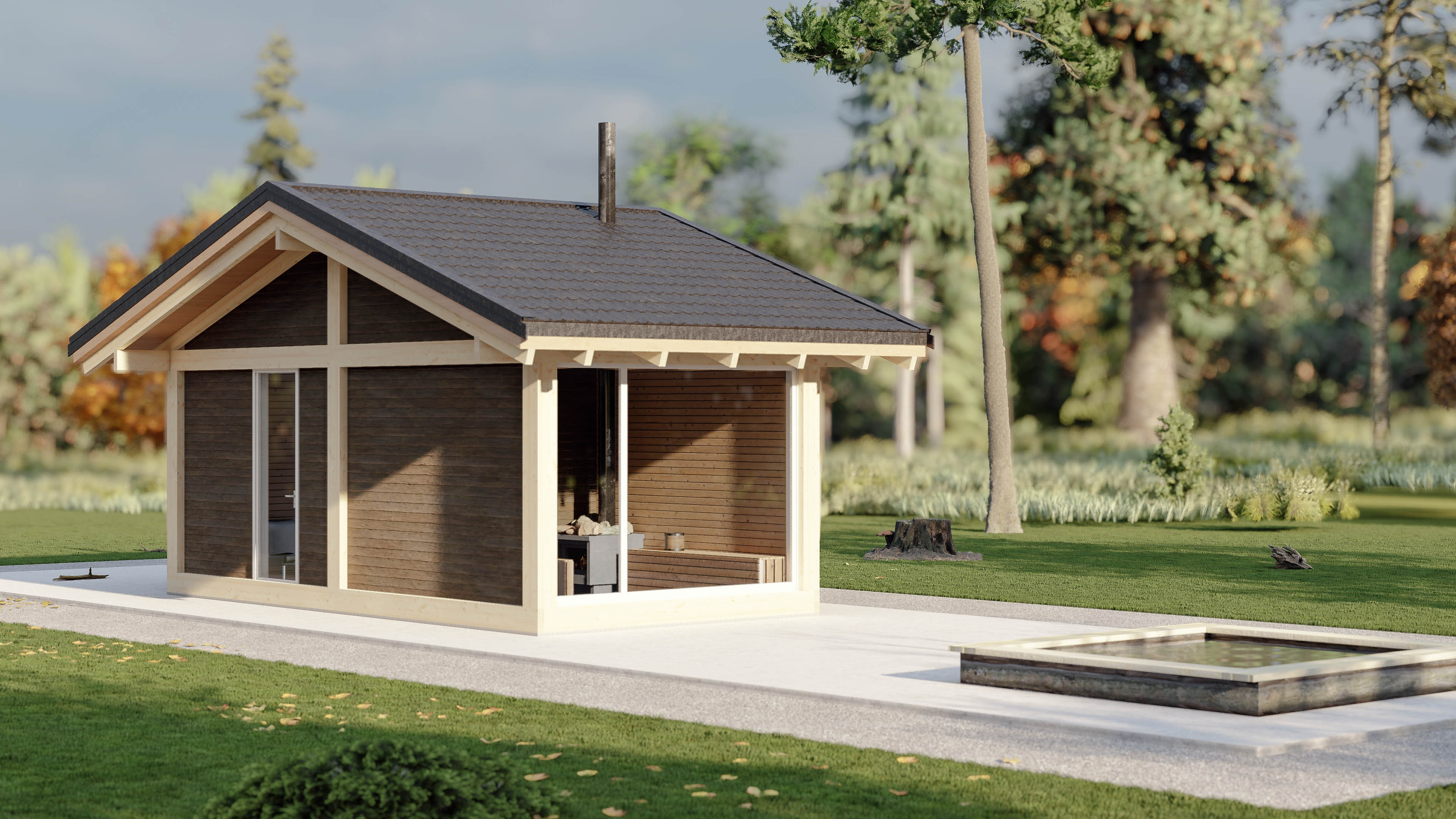

Основные характеристики
- Нормативная снеговая нагрузка: 2 кН/м² (4-й снеговой район)
- Нормативная ветровая нагрузка: 30 кг/м²
- Сейсмичность: отсутствует
- Отметка 0.000: верхний уровень стяжки пола первого этажа
- Кровля: уклон 19°, общая площадь кровли — 49.19 м², площадь свесов — 19.68 м²
- Материал несущих конструкций: клееный брус (сортамент по проекту)
Конструктивные элементы и монтажные ярусы
Монтаж конструкций выполнять согласно нормативным документам. Нумерация элементов в проекте:
| Ярус / этаж | Элементы яруса | Монтажные номера |
|---|
| 1 этаж | Нижняя обвязка, стойки, верхняя обвязка | 200–299 |
| Перекрытие | Балки перекрытия, лаги | 300–399 |
| 2 этаж | Нижняя обвязка, стойки, верхняя обвязка | 400–499 |
| Крыша | Прогоны, стропильная система | 700–799 |
| Крыльцо, терраса | Обвязка свай, лаги | 800–899 |
Спецификация клееного бруса (основные позиции)
| Обозначение | Наименование | Сечение (мм) | Длина (мм) | Кол-во, шт. |
|---|
| 200, 201 | Нижняя обвязка | 80×240 | 3636 / 3676 | 6 |
| 202–207 | Стойки (угловые и рядовые) | 240×240 | 2888 / 4138 | 6 |
| 208 | Верхняя обвязка 1 эт. | 80×240 | 3596 | 4 |
| 209 | Прогон | 80×240 | 5196 | 2 |
| 210 | Коньковая балка | 80×240 | 5196 | 1 |
| 700, 701 | Стропила | 80×200 | 4733 | 14 |
Общий объем клееного бруса: 3,200 м³ · Общий вес конструкций: ≈ 1440 кг.
Нормативная база (проектирование и монтаж)
- СНиП 2.08.01-89* «Жилые здания»
- СНиП II-25-80 «Деревянные конструкции»
- СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»
- СНиП II-3-79* «Строительная теплотехника»
- СНиП 23-01-99* «Строительная климатология»
- СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»
Узлы крепления (рекомендации из проекта)
- Нижняя обвязка к плите: уголок Rothoblaas TCN 200 (шаг 800–1000 мм, отступ от концов бруса 300 мм). Крепление к брусу — саморез 5×50 (8 шт/плоскость), к плите — анкер 80 мм (2 шт/плоскость).
- Стыки бруса обвязки между собой: конструкционный саморез Rothoblaas VGZ 9×160, 2 шт на стык.
- Стойки к обвязке: саморезы VGZ 9×200, 2 шт на стык.
- Верхняя обвязка к стойкам: VGZ 9×200, 2 шт на стык.
- Стропила к балкам: VGZ 9×300, 1 шт на стык.
- Гидроизоляция: между плитой и брусом укладывается битумная гидроизоляция.
Состав графической части проекта
- Общий вид нижней обвязки, стоек, верхней обвязки
- Планы монтажа нижней обвязки, стоек, верхней затяжки
- План кровли, общие виды стропильной системы
- План монтажа стропильной системы крыши
- Разрез А-А
- Спецификация клееного бруса
Примечания по монтажу
- Монтаж конструкций выполнять согласно нормативным документам и инструкциям производителя.
- Кровлю монтировать в соответствии с инструкцией производителя кровельных материалов.
- Обшивку стен плитным материалом производить по инструкции поставщика.
- Размеры на плане кровли указаны по стропилам, без учёта кровельного пирога; свесы указаны от каркаса стен.
